产品描述

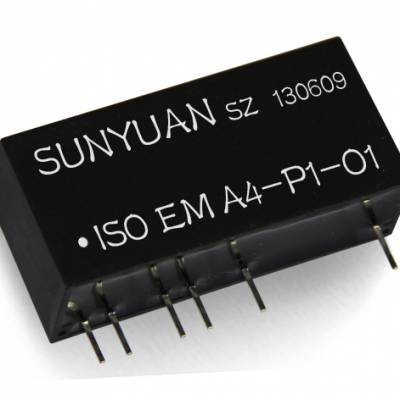

       零点可调|零点校准|满度可调|满度校准|增益可调|调增益|调零点|调满度。*** EM-T系列模拟量磁电隔离放大器变送器，是一种将模拟信号隔离放大、转换变送成按比例输出模拟量的混合集成电路。该IC在同一芯片上集成了一组多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3000VDC绝缘电压。

       *** EM-T系列模拟量磁电隔离放大器变送器内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。IC的零点和增益可通过外接多圈电位器进行调节校准，方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品广泛应用在电力运行安全监控、PLC、DCS、FCS、变频器、仪器仪表、医疗设备、工业自动化等需要电量隔离采集测控的行业。

产品特点
●  精度等级：0.1级、0.2级、0.5级,全量程内非线性度<0.2%
●  可外接多圈电位器进行调节零点和增益、满度校准
●  辅助电源、模拟量输入与输出之间：3000VDC 三隔离
●  辅助电源：5V,12V,15V,24VDC等单电源供电方式
●  0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换
●  工业级温度范围: -20 ~ +70 ℃
●  EMC特殊场合须有电磁干扰抑制电路或采取屏蔽措施
●  低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装

典型应用
●  直流电流或电压信号的隔离、转换及放大
●  工业现场信号隔离及长线传输
●  模拟信号地线干扰抑制及数据采集隔离
●  仪器仪表与传感器信号收发
●  PLC、DCS现场模拟信号隔离采集
●  变频器信号远程抗干扰无失真传输
●  电力监控、医疗设备隔离安全栅
●  传感器4-20mA等模拟信号一进二出、二进二出、一进四出隔离放大变送功能的实现
