产品描述

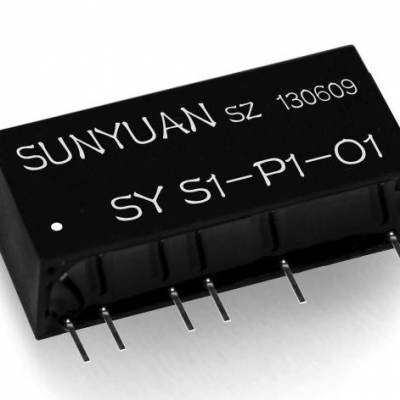

       *** S-P-O系列（正弦波转方波）隔离变送器是一种将转速传感器信号、正弦波、锯齿波信号或者微弱的波形信号隔离转换成与输入频率完全一致的方波信号的混合集成电路。该产品在同一芯片上集成了一组多路高隔离的DC/DC电源，一个高性能的信号隔离器和信号放大与整形电路。特别适用于将转速、正弦波等信号隔离转换成标准方波脉冲信号，目前在汽车速度测量及汽车ABS防抱死制动系统中广泛应用。

 　
       *** S-P-O芯片内部集成的高效率DC-DC能产生多组隔离电源，分别给内部的输入放大电路、调制电路供电，和输出的解调电路、转换电路、整形电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。并能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。 *** S-P-O系列隔离变送器使用非常方便，无需其它外接元件，即可实现转速传感器信号的隔离变送。

产品特点：
●　转速传感器信号直接输入，方波信号输出
●　正弦波、锯齿波信号输入，方波信号输出
●　200mV峰值微弱信号的放大与整形
●　保持原信号频率，响应速度快
●　电源、信号：输入/输出 3000VDC三隔离
●　辅助电源：5V、12V、15V或24V直流单电源供电
●　低成本、超小体积，无需调整、使用方便，可靠性高
●　标准SIP 12 Pin符合UL94V-0阻燃封装
●　工业级温度范围: - 45 ~ + 85 ℃

典型应用：
●　转速传感器信号隔离、采集及变换
●　机车运行速度测量
●　汽车ABS防抱死制动系统
●　转速信号放大与整形
●　地线干扰抑制
●　电机转速监控系统
●　数控机床主轴速度测量与报警监控
●　信号无失真变送和传输

   工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。顺源科技研发生产的***系列隔离放大器变送器产品，可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。传感器与仪器仪表连接方案参考资料下载：工业现场传感器与仪器仪表、PLC、DCS、PAC、PCC等显示控制系统常用连接方案

   隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。顺源科技公司为您提供的几种基本保护电路参考方案：IC封装的隔离放大器变送器外接保护电路资料下载

典型应用接线图
